水滴角测量仪TS-A3产品参数:
型号 | 水滴角测试仪TS-A3 |
接触角测量 |
|
范围 |
0 ~ 180° |
精度 |
< 0.1° |
分辨率 |
0.001° |
重复测量精度 |
0.001° |
表面/界面张力测量 |
|
范围 |
0.01 ~ 2000 mN/m |
精度 |
< 0.01(相对于测量值,采用悬滴法时) |
分辨率 |
0.01 mN/m或0.01%(采用悬滴法时) |
滴液方式 |
软件自由控制自动滴液;精度:0.01ul |
可测最大样品尺寸 |
12寸以内(可拓展) |
仪器尺寸和重量 |
仪器尺寸和重量?600mm (L) x 200mm (W) x 540mm (H), 15KG |

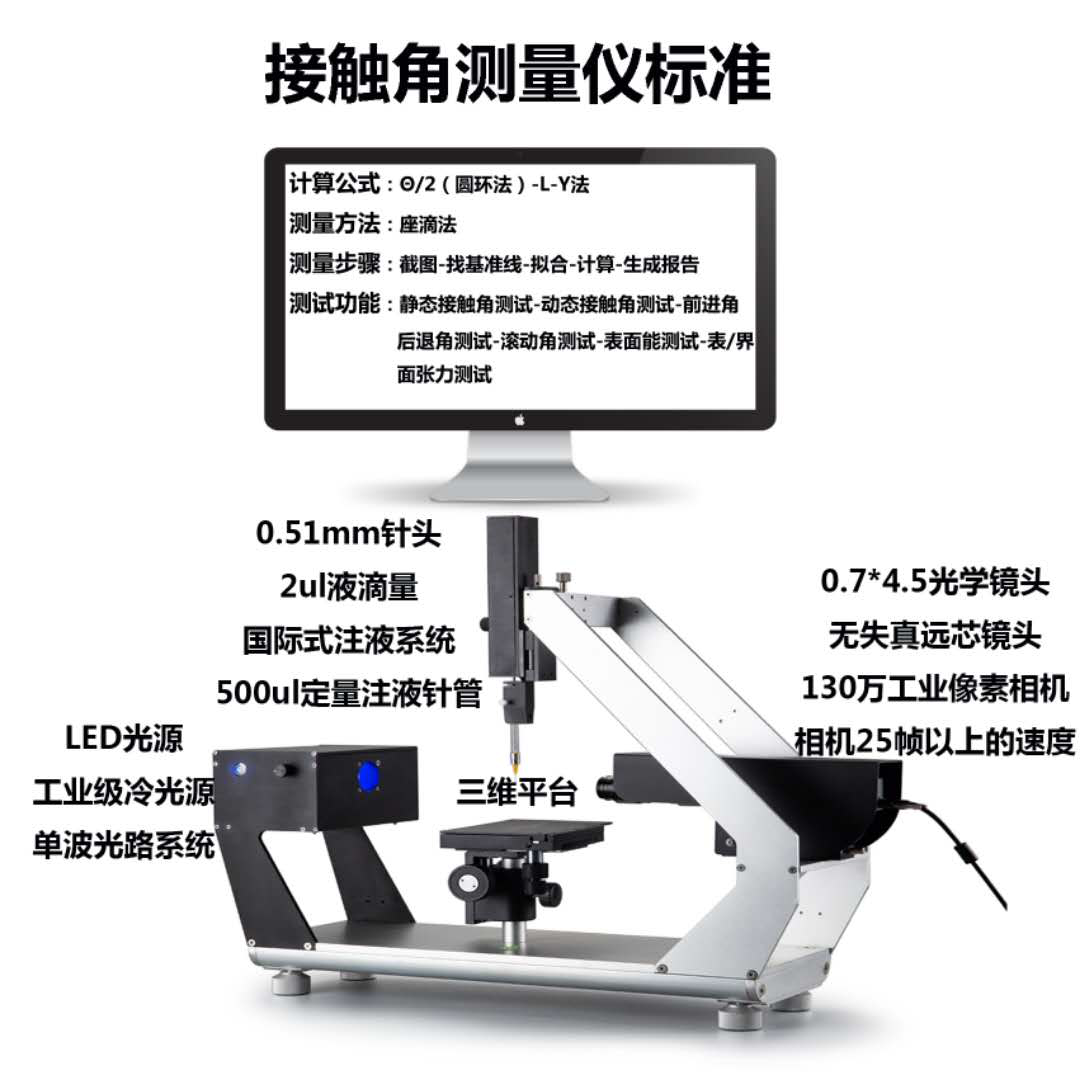

TS-A3水滴角测量仪器介绍:
注液系统:
国际标准化注液系统(可拓展多单元)
直入式单元:避免走管路有气泡,影像注液精度,
模块化软体控制滴液:滴液与吸液都由软件精密控制
滴液精度:0.01ul 最小滴液量:0.03ul
针头:标准0.51mm
光学系统:
无失真成像系统
无失真远芯变倍变焦镜头
定制版相机:日本进口芯片
帧率:>25帧/s(可拓展60帧、100帧、300帧、1000帧)
加装微距调节:焦距调节更加便捷
加装光学系统保护罩:避免光学系统被撞击或被非专业人士调节
光源系统:
工业级光源系统
单波长LED光源:光路更加均匀,更加稳定
工业级冷光系统:防止加快水滴挥发
自动补光调节系统
承诺光源使用寿命:50000万小时以上
三维平台:X Y Z三轴移动
精度:0.1mm
X轴行程:0—35mm
Y轴行程:0---50mm
Z轴行程:0---55mm
TS-A3水滴角测量仪产品特点与优势:
硬件:
滴液部分:标准化直入式微量滴液装置; 滴液精度0.01ul;自动滴液; 可拓展多液法;标准定制版微量进液器;模块化滴液系统(软件控制);
光学系统:0.7*4.5工业级光学镜头;光学系统可连续变倍变焦;无失真远芯工业级光学镜头;超高速工业相机(25帧/s — 1000帧/s可选);标准化的光学成像系统(软件控制)
光源系统:LED单波长工业级光路;冷光源系统;使用寿命50000小时以上;自动补光系统;
软件:
滴液系统:软件控制;自动定量滴液;自动定量吸液;最小滴液量0.05ul
表面能/张力测试:0.01-2000mN/m;精度:0.01 mN/m
产品应用:精准的球面测试;曲面测试;凹凸面等不规则产品
标准式计算公式:⊙/2(圆环法);L-Y方程法
测量步骤:一键式测量(自动截图-自动找基线-自动取点-自动拟合-自动计算-自动判定产品NG与OK-自动生成报告)
设备测量功能:接触角测试;表面能测试;表面张力测试
水滴角测试功能:静态接触角测试;动态接触角测试;视频接触角测试;滚动角测试;前进角后退角测试;表面能测试;表/界面张力测试
拓展功能:俘泡法;高温测量法;包覆纤维法
分辨率精度:0.001°
测量范围:0-180°
可选配置、配件和扩展功能:
· TS-A3:包括接触角测量和固体表面自由能测量分析;
· TS-A3:包括表面张力/界面张力的测量功能;
· TS-A3:包括拓展滚动角与高低温接触角的精确测量功能;
· 高速升级:将相机速度从标配的25fps升高到300fps,使其更适合高速动态测量的需求;
· 选配多套手动加液系统:精密微分头驱动,可装载精密玻璃注射器或一次性塑料注射器,用于同时采用多种液体的测量(如固体表面自由能的测量);
· 高精度光学/石英玻璃器皿和J-型针管(用于界面张力测量或/和采用气泡法或上升悬滴法);
· 测量功能优化:倾斜平台拓展,高温平台拓展;
